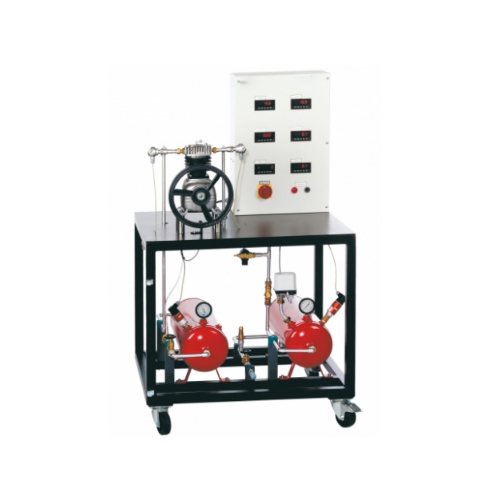

SR513 Compresseur à piston à un étage Équipement d'enseignement Équipement de formateur de compresseur
I. Description
La production d'air comprimé à des fins industrielles et commerciales dans les zones où l'air comprimé est utilisé comme source d'énergie nécessite ce que l'on appelle des installations de production d'air comprimé. Un élément central de ces systèmes est le compresseur. Il est chargé de générer une augmentation de pression de l'air au moyen d'énergie mécanique. Les installations de génération d'air comprimé sont utilisées pour alimenter des machines dans l'industrie minière, pour les systèmes de commande pneumatique dans les installations d'assemblage ou comme unités de gonflage de pneus dans les stations-service.
L'air est aspiré dans la cuve d'admission, où il se dépose avant d'être comprimé à l'intérieur du compresseur. L'air comprimé est ensuite acheminé vers un récipient sous pression et est disponible comme fluide de travail. Pour régler un mode de fonctionnement à débit constant, l'air comprimé peut être évacué via une soupape de décharge avec un silencieux. Un pressostat avec une électrovanne pour limiter la pression et une soupape de sécurité complètent le système.
Une buse de mesure au niveau du réservoir d'admission est utilisée pour déterminer le débit volumétrique d'aspiration. Des capteurs enregistrent les pressions et les températures devant et derrière le compresseur. La pression est également affichée sur les manomètres dans les réservoirs. Les valeurs mesurées sont lues sur des écrans numériques et peuvent être transmises simultanément via USB directement à un PC, où elles peuvent être analysées à l'aide du logiciel inclus. La mesure de vitesse et de couple est intégrée.
II. spécification
étude d'une machine entraînée pour la production d'air comprimé
compresseur à piston à un étage avec un cylindre
vase d'admission avec buse de mesure pour la détermination du débit volumétrique d'aspiration
réservoir d'admission et réservoir sous pression, tous deux avec capteur de pression et manomètre supplémentaire
soupape de sécurité et pressostat avec électrovanne pour limiter la pression
soupape de décharge avec silencieux pour le réglage d'un mode de fonctionnement à débit constant
capteurs de pression et de température devant et derrière le compresseur
affichage numérique du débit d'air, des températures, des pressions, des pressions différentielles et de la vitesse du compresseur
logiciel d'acquisition de données via USB sous Windows 8.1, 10
III. Données techniques
Compresseur, 1 cylindre, à un étage
consommation d'énergie: 750 W
vitesse nominale: 980min-1
pression de service positive: 8bar
max. pression: 10bar
capacité d'admission: 150L / min à 8bar
forage: 65mm
course: 46mm
Soupape de sécurité: 10bar
Récipient sous pression
16 bar
volume: 20L
Récipient d'admission: 20L
Gammes de mesure
température: 1x 0… 200 ° C / 1x 0… 100 ° C
pression: 0… 16bar / -1… 1bar
débit: 0… 150L / min
vitesse: 0… 1000min-1
230V, 50Hz, 1 phase
230V, 60Hz, 1 phase
120V, 60Hz, 1 phase
UL / CSA en option
