AFR025 Système didactique de production d'énergie domestique Matériel éducatif Formation professionnelle Matériel de formation aux énergies propres
1.1 Aperçu

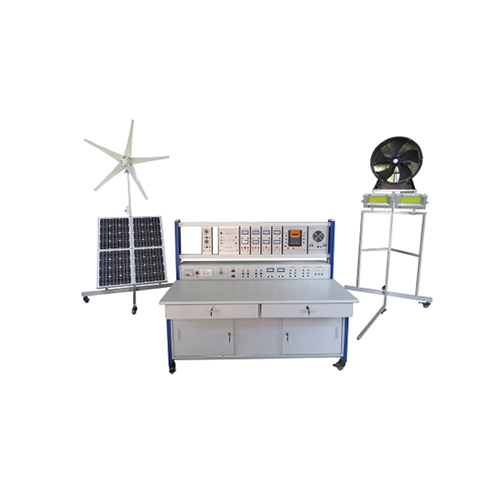

Ce dispositif de formation comprend des modules tels que des dispositifs de production d'énergie solaire, des dispositifs de production d'énergie à panneaux photovoltaïques, des onduleurs et des contrôleurs électroluminescents. Grâce à des expériences connexes, vous pouvez étudier les principes de la production d'énergie solaire et éolienne et cultiver les connaissances et les compétences correspondantes des étudiants. Il convient aux collèges professionnels et professionnels, aux écoles professionnelles secondaires et aux écoles techniques liées à l'enseignement professionnel et à l'évaluation des compétences.
1.2 Caractéristiques
(1) Le dispositif d'entraînement adopte une structure de cadre de colonne en aluminium et l'alimentation électrique est intégrée et installée.
(2) La boîte de suspension du circuit unitaire est entièrement configurée et peut être utilisée en combinaison pour compléter le contenu de formation de divers cours.
(3) Les unités pertinentes peuvent être ajoutées ou supprimées de manière flexible des sujets expérimentaux pour répondre aux besoins des différents utilisateurs.
(4) L'appareil dispose d'un bon système de protection de sécurité.

2 Paramètres de performance
(1) Puissance d'entrée : monophasé AC120V ± 10% 60Hz
(2) Dimensions : Dimensions : Dispositif d'énergie éolienne : 1210 mm × 1210 mm × 2440 mm
Dispositif de production d'énergie solaire : 1 500 mm × 1 500 mm × 2750 mm
taille de la plate-forme de pluie : 1610 mm × 800 mm × 1350 mm
(3) Capacité globale : <2KVA
(4) Poids : <280kg
(5) Conditions de travail :
Température ambiante -10 ～ + 40 ℃
Humidité relative ＜ 85% (25 ℃)

3.Caractéristiques spécifiques :
Comprend : Générateur et contrôleur d'éolienne, modules de charge (inductifs, capacitifs et résistifs), module inducteurs et condensateurs de filtrage, module de raccordement à l'installation électrique locale, module de test des panneaux solaires à l'aide d'une lampe halogène, panneau solaire silicium monocristallin et courant continu -module convertisseur CC ; Fonctionnalités supplémentaires : Comprend une interface pour l'acquisition de données par PC, capable de mesurer au moins 4 valeurs de courant et de tension, en même temps, Possibilité de simuler différentes vitesses de vent et différents types d'éoliennes avec l'éolienne, Possibilité d'effectuer des exercices pour génération, stockage et conversion (DC vers AC et DC vers DC) dans l'énergie solaire et éolienne, Comprend un module onduleur utilisant des IGBT, un module de redressement et de filtrage utilisant des diodes de puissance et des condensateurs, Comprend le réglage de la luminosité dans le module de test des panneaux solaires, pour simuler différentes conditions d'éclairage
