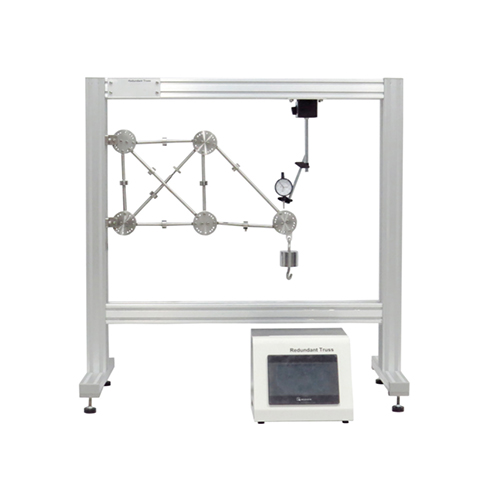

Équipement didactique redondant Truss Équipement de formation mécanique

AFME019 Équipement didactique à treillis redondant Équipement de formation mécanique Équipement éducatif

I. Présentation du produit
Les treillis, structures légères et très rigides, sont utilisés dans la construction de halls, de ponts, de grues, de tours et de mâts. Ce sont des structures en acier dont les barres sont soumises à des charges de compression ou de traction sans se déformer.
L'objectif de l'expérience est de mesurer les efforts dans les barres d'un treillis plan unique soumis à une force extérieure unique. Les extrémités des barres du dispositif expérimental sont munies de trous de fixation pour faciliter leur montage sur les disques nodaux. La gamme de longueurs de tirants proposée permet la construction de deux treillis statiquement déterminés.
Les barres d'essai sont articulées, reliées entre elles par des disques nodaux et ne sont soumises qu'à des contraintes de compression ou de traction. Aucun moment n'est transmis dans les nœuds ; on peut donc les considérer sans frottement. Nos treillis peuvent ainsi être considérés comme idéaux. Les dispositifs d'application de charge, reliés aux disques nodaux, génèrent les forces extérieures. Toutes les forces exercées sur les barres du treillis sont enregistrées par des jauges de contrainte. L'affichage permet une visualisation directe des forces auxquelles sont soumises les tirants de mesure. II. Paramètres de performance
Alimentation : monophasée 220 V 50 Hz
Poids : environ 30 kg
Conditions de fonctionnement : -10 °C à 40 °C, humidité < 85 %
Dimensions : 970 × 450 × 1000 mm
Dimensions du tablier : 660 × 75 mm


III. Liste des composants
3.1 Pièce principale
N° Désignation
1 Tige de réglage
2 Support
3 Châssis complet
4 Plaque de nœuds
5 Indicateur numérique
6 Poids de charge
7 Capteur
8 Module d’acquisition de données
Module d’acquisition de données (avant)
Module d’acquisition de données (arrière)
Disque de nœuds
3.2 Accessoires
N° Désignation
1 Cordon d’alimentation
2 Pièces du comparateur à cadran
3 Plaque de séparation
IV. Présentation de la structure treillis
Une structure treillis est composée de barres articulées à leurs extrémités. Il s’agit généralement d’une structure plane ou spatiale constituée de barres droites et d’éléments triangulaires. Les barres de la structure treillis supportent principalement la tension ou la pression axiale, ce qui permet d'exploiter pleinement la résistance du matériau. Pour les grandes portées, on peut économiser des matériaux, réduire le poids propre et accroître la rigidité par rapport aux poutres pleines.
L'avantage du treillis réside dans le fait que les barres supportent principalement la tension ou la pression, ce qui permet d'exploiter pleinement le potentiel du matériau, d'économiser des matériaux et de réduire le poids de la structure.
