1. Présentation du produit
1.1 Description du produit
L'élément absorbant la chaleur de cet équipement est un tube métallique (généralement en cuivre ou en aluminium). La surface de la plaque absorbante est revêtue d'un traitement sélectif solaire. Le tube collecteur supérieur est soudé et fabriqué en verre à haute transmittance. Le capteur à tubes sous vide est entièrement en cuivre et son revêtement absorbant est réalisé par un procédé de chromage noir et de revêtement bleu. Chaque mètre carré de plaque collectrice peut remplacer 150 kg de charbon, soit l'équivalent de 147 kWh d'électricité, et produit environ 80 kg d'eau chaude par mètre carré à une température supérieure à 50 °C. Doté d'un système à double circulation, il est insensible à l'entartrage, permet l'évacuation des eaux usées, ne présente aucun risque d'éclatement des canalisations et résiste à la grêle. Le capteur est équipé d'un revêtement sélectif, son angle d'inclinaison est réglable et il comprend une pompe à eau, un vase d'expansion, une soupape de sécurité et d'autres instruments de mesure. 1.2 Caractéristiques du produit
(1) Portabilité : Le banc d’essai est facilement transportable, ce qui permet de réaliser des tests sur différents sites et dans divers environnements.
(2) Simulation de scénarios réels : Le banc d’essai permet de simuler des installations de chauffe-eau solaires réelles, offrant ainsi aux stagiaires la possibilité de se former dans un environnement de travail proche de la réalité. (3) Le banc d’essai doit proposer des formations systématiques couvrant les connaissances de base relatives aux dispositifs de sécurité, aux méthodes d’utilisation, à la maintenance, etc.
(4) Performances de sécurité : Le banc d’essai doit posséder certaines caractéristiques de sécurité, telles que l’étanchéité, la protection contre la poussière et la résistance aux chutes, afin de garantir un fonctionnement stable dans divers environnements.
(5) Il doit disposer de capacités d’acquisition et de communication de données de mesure multiples. 2. Spécifications techniques
2.1 Paramètres techniques de base
Alimentation électrique : Monophasée triphasée, 220 V CA / 50 Hz
Température ambiante : -10 °C à +40 °C
Humidité ambiante : < 85 % (à 25 °C)
2.2 Caractéristiques physiques de l'équipement
Dimensions : 1380 mm × 850 mm × 2100 mm
Poids : 200 kg


3. Présentation du produit

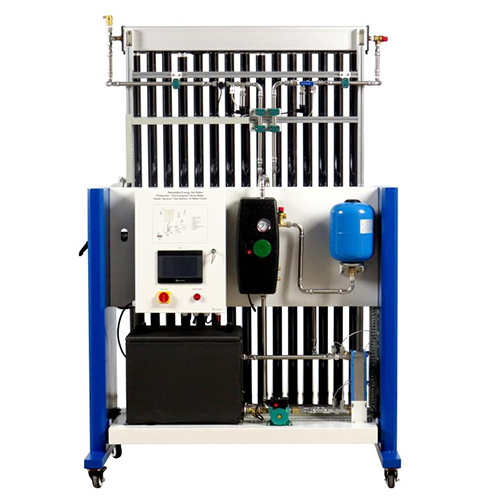

3.1 Composants principaux de l'équipement
N° Désignation Qté
1 Soupape de purge d'air 1
2 Soupape haute pression 2
3 Circuit d'eau froide du capteur solaire 1
4 Circuit d'eau chaude du capteur solaire 1
5 Tube du capteur de vapeur 15
6 Thermomètre de pression 1
7 Boîtier d'alimentation 1
8 Schéma électrique 1
9 Réservoir sous pression 1
10 Réservoir d'eau 1
11 Échangeur de chaleur 1
12 Circuit du réservoir d'eau 1
13 Pompe à eau 2
14 Roues moulées 4
3.2 Accessoires de l'équipement
N° Nom Qté
1 Collier de serrage pour tuyau en acier inoxydable 2
2 Tuyau d'eau (2 m) 1
3.3 Présentation de l'interface tactile
3.3.1 Page principale
N° Nom Qté
1 T1 1
2 T2 1
3 T3 1
4 T4 1
5 T5 1
6 T6 1
7 T7 1
8 T8 1
9 P1 1
10 P2 1
11 F 1
12 W 1
13 Voyant de fonctionnement 1
14 Bouton Marche/Arrêt 1
15 M2 1
16 M1 1
17 Voyant de fonctionnement de la pompe à eau M2 1
18 Voyant de fonctionnement de la pompe à eau M1 1
19 Bouton Page suivante 1
3.3.2 Page de paramétrage
N° Nom Qté
1 Température de l'antigel 1
2 Voyant de fonctionnement de la pompe à eau M1 1
3 Voyant de fonctionnement de la pompe à eau M2 1
4 Différence de température 1
5 Voyant de fonctionnement de la différence de température 1
6 Haute température 1
7 Voyant d'alarme de haute température 1
8 Voyant de fonctionnement 1
9 Bouton de fonctionnement 1
3.3.3 Page de graphiques de courbes
N° Nom Qté
1 Valeurs 1
2 Graphiques 1
3 Accueil 1
4 À partir de 1
3.3.4 Page de tableaux
N° Nom Qté
1 Tableau 1
2 Accueil 1
3 Image 1
4. Liste des expériences pédagogiques sur le produit
(1) Expérience d'injection d'eau
(2) Expérience d'irradiation lumineuse
