1. Présentation du produit
1.1 Description du produit

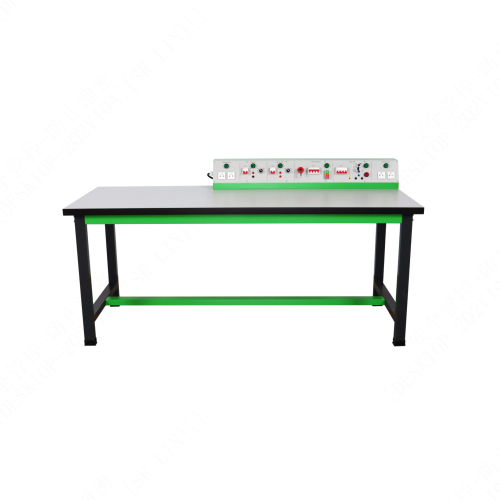

Station de traitement électrique simple, entièrement équipée, conforme aux normes actuelles, de haute qualité, sûre et fiable.
L'établi est équipé d'un interrupteur de démarrage, de bornes de connexion et de diverses alimentations. Il est doté d'un bouton d'arrêt d'urgence à clé pour une utilisation indépendante et une sécurité renforcée, ainsi que d'un bouton marche/arrêt avec voyant lumineux et fonction mémoire.
1.2 Caractéristiques du produit
Cet appareil de formation générale, grâce à un enseignement expérimental, permet aux élèves d'acquérir les connaissances et les compétences techniques de base, de développer leur aptitude pratique et leurs compétences d'application, ainsi que leur capacité d'analyse et de résolution de problèmes, et de jeter de solides bases pour les formations professionnelles. La table d'électricien offre des mesures de sécurité renforcées et des fonctionnalités plus complètes. 2. Spécifications techniques
2.1 Paramètres techniques
Alimentation : 400 V CA / 24 V CA / 240 V CC / 230 V CA
Couleur du voyant : vert/rouge
Variable triphasé : non
CC fixe : oui
CA fixe : oui
2.2 Poids et dimensions
Dimensions : 2000 mm × 750 mm × 1020 mm
Poids : < 300 kg


3. Noms et fonctions des composants
3.1 Partie principale
N° Désignation Qté
1 Plan de travail principal 1
2 Module d’alimentation 6
3.2 Modules complémentaires
N° Désignation Qté
1 Prise d’alimentation 230 V CA 2
2 Alimentation 240 V CC 1
3 Alimentation 24 V CA 1
4 Alimentation triphasée 1
5 Alimentation triphasée 400 V CA 1
3.3 Accessoires
N° Désignation Qté
1. Câble électrique de sécurité 4 mm², 1 m, double extrémité, noir, 5 unités
2. Câble électrique de sécurité 4 mm², 1 m, double extrémité, bleu, 5 unités
3. Câble électrique de sécurité 4 mm², 1 m, double extrémité, jaune, 5 unités
4. Câble électrique de sécurité 4 mm², 1 mètre, double extrémité, bicolore, 5 unités
5. Câble électrique de sécurité 4 mm², 1 m, double extrémité, rouge, 5 unités
6. Câble électrique de sécurité 4 mm², 1 m, double extrémité, vert, 5 unités
3.4 Présentation des modules de produits
1. Nom : Prise secteur 230 V CA
Paramètres : 230 V CA + N + T / 50 Hz
Utilisation : Alimente les adaptateurs secteur 230 V CA
2. Nom : Bloc d'alimentation 24 V CA
Paramètres : 24 V CA / 5 A / 50 Hz
Utilisation : Alimente les appareils 24 V CA
3. Nom : Bloc d'alimentation 240 V CC
Paramètres : 240 V CC / 2 A
Utilisation : Alimente les appareils 240 V CC
4. Nom : CA Bloc d'alimentation triphasé 400 V à cinq fils
Paramètres : 400 V CA / 50 Hz
Utilisation : Alimentation d'unités d'alimentation 400 V CA
4. Liste des tests de mise sous tension (voir le guide de test pour plus de détails)
(1) Test du bloc d'alimentation 230 V CA : Le bloc fournit une tension de 230 V CA, ne possède pas d'interrupteur de commande séparé et n'est pas réglable.
(2) Test du bloc d'alimentation 24 V CA : Le bloc fournit une tension de 24 V CA, possède un interrupteur de commande séparé et n'est pas réglable.
(3) Test du bloc d'alimentation 240 V CC : Le bloc fournit une tension de 24 V CA, possède un interrupteur de commande séparé et n'est pas réglable.
(4) Test du bloc d'alimentation 400 V CA : Le bloc fournit une tension de 24 V CA, possède un interrupteur de commande séparé et n'est pas réglable.
