Console de formation sur les circuits de contrôle ferroviaire avancé Équipement didactique Équipement de laboratoire électrique

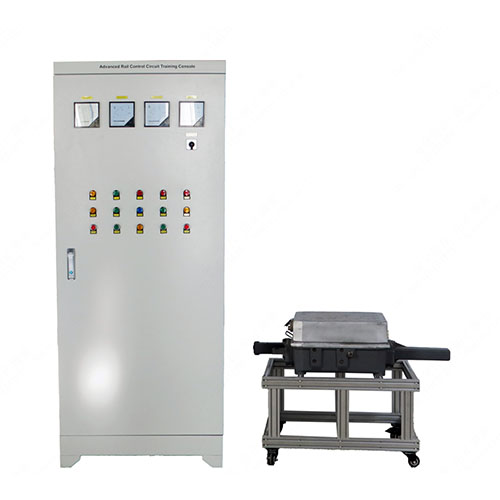

AF088E Advanced Rail Control Circuit Training Console Équipement didactique Équipement de laboratoire électrique

1. Synopsis du produit
Cette sélection de produits relais de sécurité série AX pour une conception optimale, compte tenu des caractéristiques de la machine à point tournant de type Siemens S700K, a réalisé S700K accélère la construction de la formation du circuit ferroviaire, joint le réel, l'application de la flexibilité, haute fiabilité, est le rail formation professionnelle type transport en commun pour appareil électrique de choix.
Parallèlement au chemin de fer électrifié de notre pays et au développement rapide du trafic ferroviaire urbain, pour s'adapter au besoin de vitesse, la société allemande Siemens introduit l'équipement et la technologie, la digestion modifiée du type S700K à courant alternatif régulé a rapidement remplacé la machine à point précoce du type de Machine à point cc régulée ZD6, et les lignes principales domestiques de l'application sont une machine à point tournant de type S700K.
La machine de virage électrique modèle S700K est un système de contrôle ferroviaire des actionneurs, et le circuit ferroviaire de vitesse correspondant S700K principalement divisé en trois parties, à savoir le circuit de contrôle ferroviaire intérieur, le circuit d'action ferroviaire et ledit circuit ferroviaire, les circuits à cinq fils, le contact intérieur et extérieur avec 5 lignes de câble racine nommées respectivement X1 à X5.
Ce produit selon l'application sur le terrain, combiné avec les caractéristiques d'enseignement pratiques, l'armoire à structurer, trois parties de l'intégration du circuit de commande à une armoire se mettre dans la position d'un autre dans S700K réaliser le circuit ferroviaire de vitesse fonctionnent tous en même temps, constituent toujours le électrique concentré en 6502 un circuit de combinaison électrique complet, peut permettre aux étudiants du circuit de contrôle ferroviaire d'avoir une compréhension globale, saisit le principe de travail du circuit électrique de contrôle ferroviaire, continue le circuit connexe du tour et le dépannage. La combinaison électrique principale apprend les bases nécessaires sur 6502 électrique.
La configuration du produit contrôle l'alimentation, indique l'alimentation, les instructions DB, les instructions FB, les instructions HD, l'affichage d'état associé, la tension, la boucle de courant de mesure, le contenu impliqué : DBQ, BHJ, 1 DQJ, DQJF 1, 2 DQJ, DBJ, FBJ, QDJ, SJ, RC, etc.
