Panneau de formation PLC, équipement didactique, équipement de formation professionnelle, équipement de formation électrique

Panneau de formation AF283E pour automates programmables - Matériel didactique - Matériel de formation professionnelle - Matériel de formation en électricité

I. Présentation du produit
1.1 Vue d'ensemble

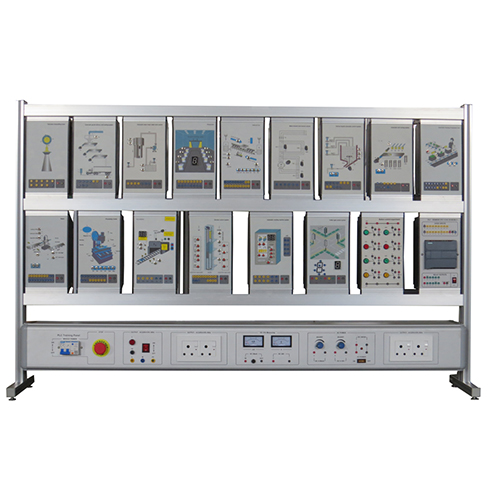

Ce dispositif de formation comprend un automate programmable Siemens 1200, un module de simulation et d'autres éléments de contrôle. Grâce à des expériences pratiques, vous vous familiariserez avec l'utilisation et la programmation de base de l'automate S7-1200, ainsi qu'avec le logiciel de programmation. Il permet de développer les connaissances et les compétences des étudiants et convient à l'enseignement et à l'évaluation des compétences dans les filières concernées des lycées professionnels, des collèges, des lycées professionnels et des écoles techniques.
1.2 Caractéristiques
(1) La plateforme de formation est constituée d'une structure en profilés d'aluminium. L'instrumentation de mesure et l'alimentation électrique sont intégrées. Le circuit et les composants de formation sont regroupés dans un boîtier suspendu. Chaque élément est flexible, facile d'utilisation et résistant aux dommages.
(2) Les circuits et dispositifs expérimentaux sont complets et peuvent être combinés pour couvrir le contenu de divers cours.
(3) La plateforme de formation est dotée d'un système de sécurité performant.
II. Paramètres de performance
(1) Alimentation : monophasé triphasé 380 V CA ±10 % 50 Hz
(2) Dimensions : 1 600 mm × 300 mm × 1 100 mm
(3) Puissance : < 1 kVA
(4) Poids : < 100 kg
(5) Conditions de fonctionnement : température ambiante : -10 °C à +40 °C, humidité relative : < 85 % (à 25 °C)


III. Composition du produit
3.1 Panneau de commande d'alimentation
3.2 Table de formation
3.3 Configuration du panneau de commande d'alimentation
3.4 Module de suspension
3.5 Dispositifs de support
(1) 1 suspension avec automate programmable S7-1200
(2) Une suspension simulée pour la tour d'éclairage du ciel
(3) Une suspension simulée pour l'alimentation et le chargement automatiques
(4) 1 suspension simulée pour le contrôle du niveau d'eau d'un château d'eau
(5) Une suspension analogique pour le répondeur automatique
(6) Une suspension simulée pour la ligne de production d'emballage automatique
(7) Une suspension simulée pour la commande de moteur
(8) Une suspension simulée pour le mélange de plusieurs liquides
(9) Une suspension simulée pour le chariot de transport
(10) Une suspension simulée pour le tri du courrier
(11) Une suspension simulée pour manipulateur
(12) Une suspension simulée pour centre d'usinage
(13) Une suspension simulée pour le contrôle de la température
(14) Une suspension simulée pour l'expérimentation d'ascenseur
(15) Une suspension simulée pour distributeur automatique Boîte
(16) 1 boîte suspendue de simulation de feu tricolore
(17) 1 boîte de boutons et voyants lumineux
(18) 1 multimètre numérique
(19) 25 câbles électriques de sécurité de 2 mm²
(20) 1 jeu d'outils électriques
IV. Contenu de la formation :
(1) Simulation de distributeur automatique
(2) Simulation d'éclairage de la tour d'observation
(3) Simulation d'alimentation et de chargement automatiques
(4) Simulation de contrôle du niveau d'eau du château d'eau
(5) Simulation d'intervention d'urgence
(6) Simulation de chariot de transport de matériel
(7) Simulation d'expérimentation de feu tricolore
(8) Simulation de commande de moteur
(9) Simulation de mélange de liquides multiples
(10) Simulation de tri du courrier
(11) Simulation de manipulateur
(12) Simulation de ligne de production d'emballage automatique
(13) Simulation de centre d'usinage
(14) Simulation de contrôle de température
(15) Simulation d'expérimentation d'ascenseur
