Banc d'entraînement électrohydraulique AFH016 - Matériel didactique et de formation professionnelle en mécanique

I. Présentation du produit
1.1 Présentation

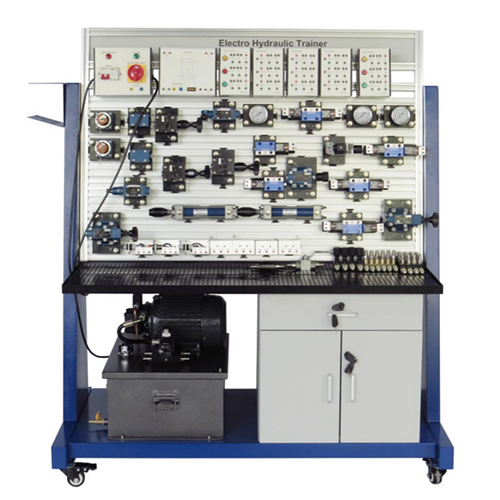

Le banc d'entraînement électrohydraulique AFH016 est équipé de véritables composants hydrauliques (pompes, vannes, actionneurs, etc.) qui peuvent être installés facilement sur le panneau de commande. Tous les raccords sont équipés de connecteurs rapides ouverts et fermés, permettant aux apprenants de concevoir et de tester différents circuits hydrauliques. Ce banc d'entraînement leur permet de mieux comprendre le principe de fonctionnement des systèmes hydrauliques et de perfectionner leurs compétences pratiques.
1.2 Caractéristiques
(1) Ce système permet de concevoir des circuits hydrauliques et d'apprendre les techniques de commande hydraulique.
(2) La plateforme en aluminium à rainures en T facilite l'assemblage rapide des composants.
(3) Le banc est fabriqué avec un châssis en tôle d'acier haute résistance, à la fois esthétique et durable. Des roulettes pivotantes facilitent son déplacement. II. Paramètres de performance
Alimentation : monophasée triphasée 220 V, 50 Hz
Dimensions : 1600 × 750 × 1700 mm
Poids : < 240 kg


III. Liste des composants et description détaillée
3.1 Partie principale
N° Désignation Quantité
1 Châssis 1
2 Composants de base (boîte à outils intégrée, centrale hydraulique, carter d’huile) 1
3 Roues universelles 4
4 Panneau de commande 1
3.2 Composants électriques
1 Boîtier d’alimentation 1
2 Boîtier d’alimentation CC 24 V 1
3 Boîtier de boutons 2
4 Boîtier de relais 3
3.3 Composants hydrauliques
N° Désignation Quantité
1 Distributeur manuel 4/2 voies 1
2 Électrovanne 4/2 voies 2
3 Électrovanne 4/3 voies 4
4 Détendeur de pression pilote 1
5 Distributeur de séquence pilote 1
6 Soupape de décharge pilote 1
7 Soupape de décharge à action directe 3
8 Régulateur de vitesse 2
9 Clapet anti-retour de commande hydraulique 2
10 Valve de déplacement 1
11 Clapet anti-retour 1
12 Vanne d'étranglement 2
13 Vanne 5 voies 4
14 Vanne à bille 1
15 Vanne 3 voies en T 6
16 Relais de pression 1
17 Vérin double effet 2
18 Manomètre 3
19 Interrupteur de déplacement 4
20 Capteur capacitif 1
21 Capteur inductif 1
22 Capteur photoélectrique 1
3.4 Accessoires
Numéro Nom Quantité
1 Câble électrique 2 mm (rouge) 20
2 Câble électrique 2 mm (noir) 20
3 Câble électrique 2 mm (jaune) 20
4 Câble électrique 4 mm (jaune) 1
5 Câble électrique 4 mm (bleu) 1
6 Clé hexagonale 1
7 Ruban adhésif 2
IV. Liste des expériences
Expérience 1 : Introduction à la centrale hydraulique
Expérience 2 : Expérimentation du fonctionnement d'une vanne manuelle 4/2 voies
Expérience 3 : Expérimentation du fonctionnement d'une électrovanne 4/2 voies
Expérience 4 : Expérimentation du fonctionnement d'une électrovanne 4/3 voies
Expérience 5 : Expérimentation du fonctionnement d'un trop-plein à action directe
Expérience 6 : Expérimentation du fonctionnement d'un détendeur
Expérience 7 : Expérimentation du fonctionnement d'un régulateur de vitesse
Expérience 8 : Expérimentation du fonctionnement d'un clapet anti-retour hydraulique
Expérience 9 : Étude de la relation entre le degré d'ouverture et de fermeture du papillon des gaz et la différence de pression
Expérience 10 : Expérimentation du fonctionnement d'un relais de pression
Expérience 11 : Expérimentation du fonctionnement d'une vanne de déplacement
Expérience 12 : Expérimentation du fonctionnement d'une vanne de séquence pilote
