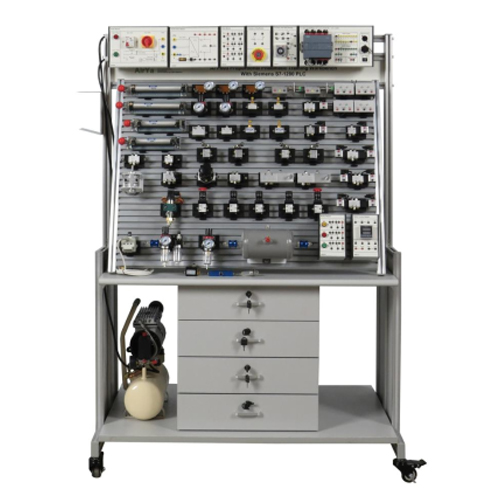

AFP003 Banc d'essai pneumatique proportionnel avec automate Siemens S7-1200 - Matériel didactique, de formation professionnelle et de formation en mécatronique
1. Présentation du produit
1.1 Description du produit
Ce système a été conçu conformément aux exigences des travaux pratiques d'ingénierie pneumatique modernes et au contenu général des manuels tels que « Transmission pneumatique » et « Technologie de commande pneumatique ». Outre les expériences classiques sur les circuits de commande pneumatique de base, ce système permet également de simuler des applications pratiques de la technologie de commande pneumatique et la conception de circuits pneumatiques, ce qui en fait un dispositif expérimental typique en mécatronique.
Grâce à des expériences pratiques et à la conception de circuits, les étudiants peuvent appréhender avec précision la structure des composants pneumatiques, les principes de commande et les méthodes de conception des circuits pneumatiques.
1.2 Caractéristiques du produit
1. La plateforme expérimentale est conçue pour répondre aux besoins des étudiants ; chaque composant, circuit et commande électrique peut être contrôlé indépendamment.
2. Conception modulaire, simple et pratique. Les différents composants pneumatiques sont des modules indépendants, facilitant l'installation des cartes électroniques. Les expériences peuvent être réalisées librement sur des plaques d'aluminium ordinaires. L'assemblage de différents circuits expérimentaux est simple. 3. Conception rapide et fiable, installation simple et connexion aisée.
4. Utilisation de composants industriels standard, garantissant des performances fiables et sûres. 2. Spécifications techniques
2.1 Paramètres techniques
Alimentation : Monophasé triphasé 220 V CA 50 Hz
2.2 Dimensions et poids
Dimensions : 1300 mm × 800 mm × 1780 mm
Poids : < 200 kg


3. Noms et fonctions des composants
3.1 Corps principal du produit
N° Désignation Qté
1 Compartiment module 8
2 Compartiment composants 52
3 Pompe à air 1
4 Armoire 4
3.2 Compartiment module
N° Désignation Qté
1 Boîtier pneumatique-hydraulique - Alimentation - Monophasé triphasé 220 V 1
2 Boîtier pneumatique-hydraulique - Alimentation 24 V - 220 V CA - Entrée borne de sécurité 4 mm - Sortie borne de sécurité 2 mm 1
3 Boîtier pneumatique-hydraulique - Relais - Boîte de sécurité 2 mm 1
4 Boîtier pneumatique-hydraulique - Arrêt d’urgence - Boîte de sécurité 2 mm 1
5 Boîtier de suspension pneumatique-hydraulique - Relais temporisé - Borne de sécurité 2 mm 1
6 Boîtier de suspension pour automate programmable 1
7 Boîtier de suspension pneumatique-hydraulique - Compteur - Borne de sécurité 2 mm 1
8 Boîtier de suspension pneumatique-hydraulique - Bouton lumineux - Borne de sécurité 2 mm 1
3.3 Accessoires du produit
N° Désignation Qté
1 Câble réseau Cat5E (Catégorie 5e) 2 mètres jaune 1
2 Câble USB (USB aux deux extrémités) bleu 1,5 mètre 1
3 Câble électrique de sécurité 4 mm² 0,25 m double extrémité jaune 2
4 Câble électrique de sécurité 4 mm² 0,25 m double extrémité bleu 2
5 Câble électrique de sécurité 4 mm² 0,25 m double extrémité bicolore 2
6 Câble électrique de sécurité 2 mm² 100 cm rouge 15
7 Câble électrique de sécurité 2 mm² 100 cm noir 15
8 Câble électrique de sécurité 2 mm² 100 cm bleu 2
9 Câble électrique de sécurité 2 mm² 100 cm jaune 15
10 Câble électrique de sécurité 2 mm 100 cm vert 15
11 Connecteur pneumatique 4 voies ∮4 4
12 Té RPE4 6
13 Ruban PTFE 5
14 Tuyau d'air transparent RPU4*2,5 60
15 Clé hexagonale allongée (lot de 9) 1
16 Ciseaux pour tuyau d'air TK-3 1
17 Bouchon pour tuyau d'air noir ∮4 APP4 10
18 Câble électrique de sécurité bleu 4 mm 1
19 Câble électrique de sécurité jaune 4 mm 1
4. Liste des expériences pédagogiques (voir le manuel d'expérimentation pour plus de détails)
(1) Expérience avec un distributeur manuel
(2) Expérience avec un distributeur à bouton rotatif
(3) Expérience avec un détendeur
(4) Expérience avec une électrovanne
(5) Circuit redresseur pour vérin simple effet
(6) Circuit de direction pour vérin double effet
(7) Circuit de régulation de vitesse pour vérin double effet
(8) Protection contre les surcharges Circuit
(9) Circuit de déchargement
(10) Circuit de commutation de vitesse
(11) Circuit de commande de mouvement alternatif continu monocylindre
(12) Circuit de commande de mouvement alternatif continu bicylindre
(13) Cycle d'action séquentielle bicylindre et interrupteur électrique
(14) Expérience sur circuit de temporisation
(15) Expérience sur vanne navette
(16) Expérience sur vanne à double pression
(17) Expérience sur soupape d'échappement rapide
(18) Expérience de débogage de la communication entre automate programmable et ordinateur
