Flux horizontal dun réservoir Équipement didactique Enseignement de léquipement de laboratoire dhydrodynamique

AFF019 Flux horizontal dun réservoir Équipement didactique Enseignement de léquipement de laboratoire dhydrodynamique
La description
visualisation de la trajectoire du jet de sortie
étude d'ouvertures de différents diamètres et contours
détermination du coefficient de contraction

L'hydrodynamique considère la relation entre la trajectoire, le contour de sortie et la vitesse de sortie lors de l'écoulement des réservoirs. Ces considérations ont des applications pratiques en génie hydraulique ou dans la conception de sorties de fond dans les barrages, par exemple.

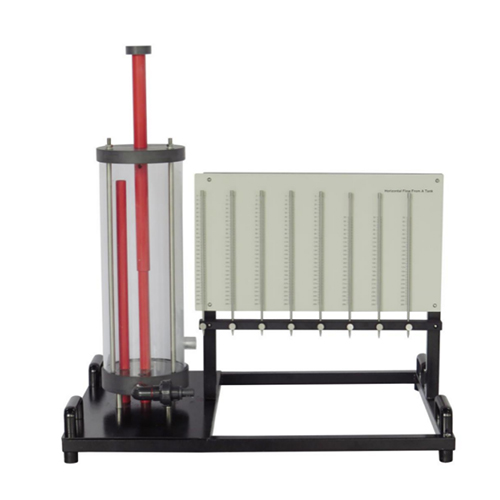

L'unité expérimentale comprend une cuve transparente, une jauge ponctuelle et un panneau de visualisation des trajectoires des jets. Un insert interchangeable est installé dans la sortie d'eau du réservoir pour faciliter l'investigation des différentes ouvertures. Quatre inserts de différents diamètres et contours sont fournis avec l'unité.
Pour visualiser la trajectoire, le jet d'eau émis est mesuré via une jauge ponctuelle constituée de tiges mobiles. Les tiges sont positionnées en fonction du profil du jet d'eau. Il en résulte une trajectoire qui est transférée au panneau.
Le réservoir contient un trop-plein réglable et une balance. De cette façon, un réglage précis et une lecture précise du niveau de remplissage sont possibles. L'unité expérimentale se positionne facilement et en toute sécurité sur le plan de travail du module de base MRHM 150. L'eau est fournie et le débit mesuré par le MRHM 150. Alternativement, l'unité expérimentale peut être exploitée par l'alimentation du laboratoire.

Objectifs d'apprentissage/expériences
enregistrement de la trajectoire du jet d'eau à différentes vitesses de sortie
étude de l'influence du niveau dans le réservoir sur la vitesse de sortie
détermination du coefficient de contraction pour différents contours et diamètres
comparaison de la vitesse de sortie réelle et théorique
