AFB006 Unité de formation à la sécurité basse tension Équipement didactique Équipement de formation professionnelle Équipement de formation en bâtiment
1. Présentation du produit
1.1 Description du produit
Ce système permet de simuler le processus de formation à l'utilisation sécurisée de l'électricité dans les systèmes d'alimentation basse tension, afin que les étudiants puissent acquierir une compréhension intuitive préliminaire de l'utilisation sécurisée de l'électricité basse tension et se familiariser avec la composition, le raccordement et le principe de fonctionnement des systèmes basse tension. Il permet de développer les connaissances et les compétences correspondantes des étudiants.
1.2 Caractéristiques du produit

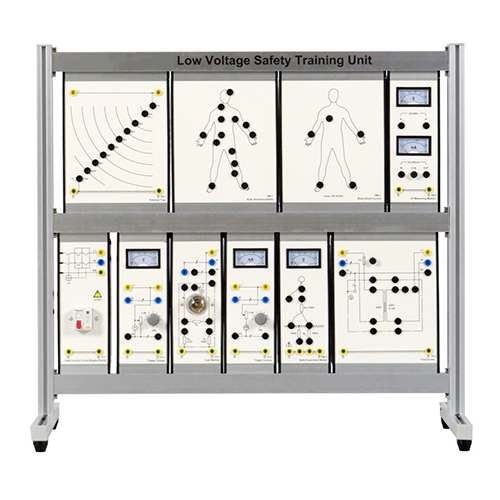

(1) L'unité de formation à la sécurité basse tension est dotée d'une structure en profilé d'aluminium, les instruments de mesure et le module de charge sont installés dans un boîtier suspendu, et l'alimentation électrique de formation est intégrée. Chaque unité est flexible, facile à utiliser et robuste.
(2) Les circuits et les dispositifs de formation sont entièrement configurés et peuvent être utilisés en combinaison pour réaliser le contenu de formation de divers sujets.
(3) L'unité de formation à la sécurité basse tension est équipée d'un système de protection de sécurité performant.
(4) L'unité de formation à la sécurité basse tension est facilement transportable, ce qui facilite la formation dans différents lieux et environnements.
(5) L'unité de formation à la sécurité basse tension peut simuler des installations et des situations de sécurité réelles, permettant ainsi aux stagiaires de se former dans un environnement de travail proche de la réalité.
(6) L'unité de formation à la sécurité basse tension peut fournir des cours de formation systématiques couvrant les connaissances de base, les méthodes d'utilisation, la maintenance et d'autres aspects des installations de sécurité.
2. Spécifications techniques
2.1 Paramètres techniques de base
Alimentation électrique Monophasé triphasé CA 220 V/50 Hz
Température ambiante -10 ℃ à +40 ℃
Humidité ambiante < 85 % (25 ℃)
2.2 Paramètres d'apparence de l'équipement
Dimensions 860 mm * 400 mm * 800 mm
Poids 50 kg
3. Noms des composants du produit et présentation des fonctions
3.1 Corps de l'équipement
N° Nom Quantité
1 Modules 1
2 Cadre 1
3.2 Présentation des modules du produit
N° Nom Quantité 1. Module de disjoncteur différentiel 1
2. Module de tension de fuite 1
3. Module de voltmètre et ampèremètre 1
4. Modèle de test du corps humain 1
5. Module de charge 1
6. Module de tension de pas 1
7. Module de résistance du corps humain 2 1
8. Module de résistance du corps humain 1 1
9. Module de courant de fuite 1
10. Module de transformateur d'isolement 1
3.3 Accessoires du produit
N° Nom Quantité
1 Câble de sécurité électrique bleu 1 m 4 mm 5
2 Câble de sécurité électrique jaune 1 m 4 mm 5
3 Câble de sécurité électrique rouge 1 m 4 mm 5
4 Fusible 0,2 A 5
5 Fusible 0,3 A 5
6 Multimètre numérique 1
7 Câble de sécurité électrique noir 1 m 4 mm 5
8 Câble de sécurité électrique bicolore 1 m 4 mm 5
4. Liste des formations pédagogiques sur le produit
(1) Formation sur l'isolation de protection
(2) Formation sur la protection par disjoncteur différentiel de type courant
(3) Formation sur la mesure du potentiel de terre et de la tension de pas
(4) Formation sur la mesure de la résistance du corps humain
(5) Formation sur la protection basse tension
(6) Formation sur la protection par disjoncteur différentiel de type tension
