Entraîneur de technologie moteur et électrique Équipement didactique Équipement de laboratoire électrique

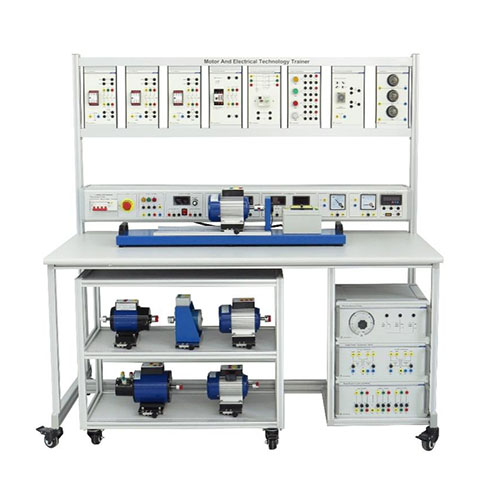

AF096E Entraîneur de technologie moteur et électrique Équipement didactique Équipement de laboratoire électrique

1. Présentation du produit
1.1 Aperçu
Le dispositif de formation comprend divers types de moteurs inductifs et de composants de contrôle industriels. Grâce à des expériences pertinentes, les caractéristiques de fonctionnement des moteurs à courant alternatif, des moteurs à courant continu et des transformateurs peuvent être familiarisées, les principes de contrôle et les méthodes de contrôle sont maîtrisés et les connaissances et compétences correspondantes des étudiants sont cultivées. Il convient à l'évaluation de l'enseignement et de la formation des compétences des collèges professionnels supérieurs, des collèges juniors, des écoles professionnelles secondaires et des écoles techniques.
1.2 Caractéristiques
(1) La plate-forme d'entraînement adopte une structure de cadre de colonne en profilé d'aluminium avec une roue universelle en bas pour un mouvement flexible. L'instrument de mesure et l'alimentation d'entraînement sont intégrés et installés, ce qui est facile à utiliser et pas facile à endommager.
(2) Le moteur est entièrement équipé et peut être utilisé en combinaison pour compléter le contenu de formation de divers cours.
(3) La plate-forme de formation dispose d'un bon système de protection de sécurité.
2. Les paramètres de performance
(1) Puissance d'entrée : système triphasé à cinq fils 380 V ± 10 % 60 Hz
(2) Dimensions : 1600 mm × 800 mm × 1650 mm
(3) Capacité de la machine : <1,5 KVA
(4) Poids : < 150 kg
(5) Conditions de travail : température ambiante -10 °C ~ +40 °C Humidité relative <85 % (25 °C)

3 Liste des composants
(1) Moteur à condensateur monophasé 1 pièce
(2) Moteur shunt CC 1 pièce
(3) Moteur triphasé à deux vitesses 1 pièce
(4) Moteur asynchrone triphasé à cage d'écureuil 1 pièce
(5) Moteur à bagues collectrices bobinées à trois fils 1 pièce
(6) Moteur synchrone triphasé à aimant permanent à courant alternatif 1 pièce
(7) Unité de contrôle du relais temporisé
(8) Unité de contrôle du relais de surintensité à retard thermique
(9) Unité de commande du circuit de verrouillage des contacteurs
(10) Démarreur du rotor du moteur à bague collectrice
(11) Condensateur de démarrage
(12) Unité de contrôleur de moteur synchrone à aimant permanent
(13) Transformateur monophasé 1 pièce
(14) Transformateur triphasé 1 pièce
(15) Module de commande moteur 1 pièce
(16) Bouton, unité d'indicateur
4. Le contenu de la formation peut être complété
4.1 Expériences liées au moteur à condensateur monophasé
(1) Essais statiques des moteurs monophasés à condensateur
(2) Test de principe et de fonctionnement du moteur à condensateur monophasé
(3) Commande de démarrage du moteur à condensateur monophasé
(4) Commande de conversion de capacité à deux valeurs du moteur à condensateur monophasé
4.2 Expériences liées au moteur asynchrone triphasé à deux vitesses
(1) Essai statique du moteur asynchrone triphasé à deux vitesses
(2) Test de principe et de fonctionnement du moteur asynchrone triphasé à deux vitesses
(3) Contrôle de fonctionnement à grande vitesse et à basse vitesse du moteur asynchrone triphasé à deux vitesses
(4) Commande de conversion de vitesse (changement de vitesse) du moteur asynchrone triphasé à deux vitesses
4.3 Expériences liées au moteur asynchrone triphasé à cage d'écureuil
(1) Principes du moteur asynchrone triphasé
(2) Essai statique du moteur asynchrone triphasé
(3) Test de fonctionnement du moteur asynchrone triphasé
(4) Commande de conversion avant et arrière du moteur asynchrone triphasé
(5) Contrôle de démarrage étoile-triangle du moteur asynchrone triphasé
(6) Commande de relais de surintensité à retard thermique du moteur asynchrone triphasé
(7) Le relais temporisé contrôle le démarrage différé et l'arrêt différé du moteur asynchrone triphasé
4.4 Expériences liées au moteur bobiné triphasé
(1) Principes du moteur bobiné triphasé
(2) Test statique du moteur bobiné triphasé
(3) Connexion et fonctionnement du moteur bobiné triphasé
(4) Mesure des paramètres de fonctionnement du moteur bobiné triphasé
(5) Commande marche-arrêt du moteur triphasé bobiné
(6) Formation à l'application du démarreur de rotor à bague collectrice
4.5 Expériences liées aux moteurs synchrones à aimants permanents à courant alternatif triphasé
(1) Principes du moteur synchrone à aimants permanents à courant alternatif triphasé
(2) Essai statique du moteur synchrone triphasé à aimants permanents à courant alternatif
(3) Connexion et fonctionnement du moteur synchrone triphasé à aimants permanents AC
(4) Expérience de contrôle de démarrage d'un moteur synchrone à aimant permanent à courant alternatif triphasé
(5) Commande de fonctionnement du contrôle de vitesse du moteur synchrone à aimant permanent à courant alternatif triphasé
(6) Expérience de contrôle en boucle fermée d'un moteur synchrone à aimant permanent à courant alternatif triphasé
4.6 Expériences liées au générateur CC à excitation composée
(1) Test de fonction de mouvement et de groupe de transmission
(2) Test statique des paramètres techniques du moteur
(3) Connexion et fonction du circuit de commande du moteur
(4) Test technique de la fonction sportive
4.7 Expériences liées au transformateur monophasé
(1) Essai statique du transformateur monophasé
(2) Caractéristiques à vide et en charge des transformateurs monophasés
(3) Tension de court-circuit du transformateur monophasé et test de court-circuit de courant
(4) Test des caractéristiques à vide et en charge du transformateur toroïdal monophasé
(5) Tension de court-circuit du transformateur toroïdal monophasé et test de courant de court-circuit
4.8 Expérience liée au transformateur triphasé
(1) Principes des transformateurs triphasés
(2) Essai statique du transformateur triphasé
(3) Connexion en étoile et fonction du transformateur triphasé
(4) Connexion et fonction du triangle du transformateur triphasé
