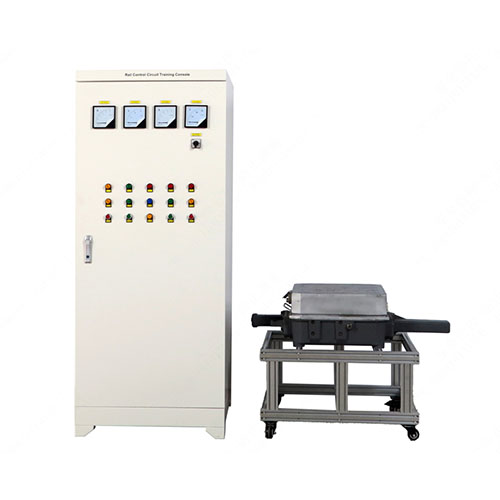

AF087E Console de formation pour circuits de commande ferroviaire - Matériel pédagogique pour laboratoire d'installation électrique

I. Présentation du produit
1.1 Présentation
Ce produit utilise des relais de sécurité de la série AX pour une conception optimisée. Basé sur les caractéristiques de l'aiguillage Siemens S700K, il permet la formation à la construction de circuits de voie à vitesse variable S700K. Pratique, flexible et extrêmement fiable, il constitue l'équipement électrique de choix pour la formation professionnelle dans le domaine du transport ferroviaire.
Face au développement rapide des lignes ferroviaires électrifiées et des transports ferroviaires urbains en Chine, et afin de répondre aux besoins d'augmentation de vitesse, l'aiguillage à vitesse variable S700K AC a intégré des équipements et des technologies Siemens (Allemagne). Cette version améliorée a rapidement remplacé l'ancien aiguillage à vitesse variable ZD6 DC. L'aiguillage S700K est utilisé sur les principales lignes nationales.
L'aiguillage électrique S700K est l'actionneur du système de commande de voie. Le circuit de régulation de vitesse associé au S700K se compose principalement de trois parties : le circuit de commande de voie intérieure, le circuit d'actionnement de la voie et le circuit d'indication de la voie. Il s'agit d'un circuit à cinq fils, chaque contacteur (intérieur et extérieur) possédant également cinq fils.
1.2 Caractéristiques
Ce produit adopte une structure en armoire, inspirée des applications sur le terrain et adaptée à l'enseignement. Il intègre les trois parties du circuit de commande du S700K dans une seule armoire, permettant ainsi de réaliser toutes les fonctions du circuit de régulation de vitesse. De plus, il concentre le circuit électrique sur le 6502 pour former un circuit électrique complet. Ceci permet aux étudiants d'acquérir une compréhension globale du circuit de commande de voie, d'en maîtriser le principe de fonctionnement et de réaliser avec aisance le raccordement et le dépannage des circuits associés. Ce produit est équipé d'une alimentation de contrôle, d'une alimentation d'affichage, d'instructions DB, FB et HD, d'un affichage d'état, d'une boucle de mesure de tension et de courant, etc. Il comprend les éléments suivants : DBQ, BHJ, 1DQJ, 1DQJF, 2DQJ, DBJ, FBJ, QDJ, SJ, RC, etc.
II. Paramètres de performance
2.1 Paramètres techniques
Alimentation : triphasée 5 fils 380 V CA ±10 % 60 Hz
2.2 Dimensions et poids
Dimensions 1 : 840 mm × 720 mm × 1970 mm
Poids 1 : < 173 kg
Dimensions 2 : 1250 mm × 550 mm × 780 mm
Poids 2 : < 150 kg


III. Liste des composants et description détaillée
3.1 Composants principaux
Numéro Nom
1 Ampèremètre CC
2 Voltmètre CC
3 Ampèremètre CA
4 Voltmètre CA
5 Interrupteur
6 Indicateur d'alimentation CA
7 Indicateur d'alimentation CA
8 Indicateur d'alimentation CA
9 Indicateur d'alimentation CC
10 Indicateur d'alimentation DB
11 Indicateur de relais de wagon sur la voie adjacente
12 Indicateur de positionnement
13 Indicateur de position ouverte (quatre voies)
14 Indicateur de marche arrière
15 Indicateur de relais de coupure
16 Bouton de simulation de wagon sur la voie
17 Bouton de démarrage du positionnement
18 Indicateur BHJ
19 Bouton de démarrage de marche arrière
20 Bouton de simulation de coupure
3.2 Composants électriques à l'intérieur de l'armoire
Numéro Nom
1 Disjoncteur 4P
2 Disjoncteur 2P
3 Protection contre les défauts de phase
4 Relais de protection
5 Relais de démarrage d'un interrupteur
6 Relais de répétition d'un interrupteur
7 Relais de démarrage de deux interrupteurs
8 Relais d'indication de position DBJ
9 Relais d'indication de marche arrière FBJ
10 Relais de véhicule sur la voie adjacente
11 Relais de coupure QDJ
12 Relais temporisé TJ
3.3 Accessoires
Numéro Nom Fonction Présentation
1 Fusible 5 A Circuit de protection
2 Fusible 1 A Circuit de protection
IV Liste de configuration du produit
Numéro Nom Quantité
1 Rail Console de formation au circuit de commande 1
2. Aiguillage 1
3. Fusible 5 A 5
4. Fusible 1 A 5
V. Liste des expériences
Expérience 1 : Test de mise sous tension
Expérience 2 : Test de fonctionnement sur voie
