1. Présentation du produit
1.1 Description du produit

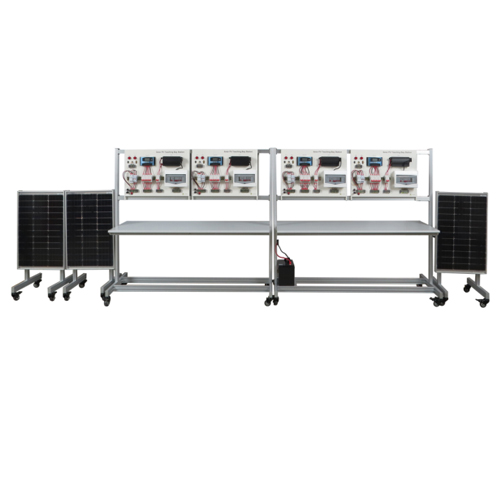

Cet équipement est un système modulaire de formation et d'enseignement à la production d'énergie photovoltaïque hors réseau. Il se compose de deux châssis supportant chacun huit panneaux. Il intègre tous les modules fonctionnels d'un système photovoltaïque hors réseau : production d'énergie photovoltaïque, stockage d'énergie par batterie et onduleur. Utilisant des composants de qualité industrielle, il est adapté à l'enseignement et à la formation aux technologies photovoltaïques dans les établissements d'enseignement professionnel et les centres de formation.
La configuration de base comprend trois panneaux photovoltaïques polycristallins de 100 W, une batterie 12 V 100 Ah, un régulateur solaire MPPT 30 A et un onduleur hors réseau de 500 W. Ce système permet de simuler l'ensemble du processus de production, de stockage, d'inversion et de distribution d'énergie d'un système photovoltaïque hors réseau.
1.2 Caractéristiques du produit
Conception modulaire : Les deux châssis supportent chacun huit panneaux, chaque unité fonctionnelle étant indépendante, facilitant ainsi les démonstrations pédagogiques et la formation pratique. Modules photovoltaïques réalistes : Équipé de trois panneaux photovoltaïques polycristallins de 100 W et d’une tension de sortie de 18 V CC, ce système reproduit fidèlement les conditions de fonctionnement d’une installation photovoltaïque hors réseau.
Système de stockage d’énergie complet : Doté d’une batterie de 12 V et 100 Ah, au cœur du système de stockage d’énergie, il permet de stocker l’énergie produite par l’installation photovoltaïque et d’assurer l’alimentation nocturne.
Contrôleur MPPT haute efficacité : Utilisant un contrôleur solaire MPPT de 30 A, compatible avec les systèmes 12 V et 24 V, il optimise le rendement en suivant le point de puissance optimale des panneaux photovoltaïques et en améliorant ainsi l’efficacité de la production d’énergie.
Onduleur indépendant : Équipé d’un onduleur hors réseau de 500 W, il convertit le 12 V CC de la batterie en 220 V CA pour alimenter les charges CA.
Protection multiple : Intègre des parafoudres CC, des fusibles, des disjoncteurs CC et CA, ainsi que des dispositifs différentiels résiduels (DDR) pour garantir un fonctionnement sûr du système. Outils de formation complémentaires : Fournit des multimètres numériques, des coffrets d’outils d’électricien, des pinces à dénuder, des coupe-câbles et d’autres outils de formation pour répondre aux besoins d’enseignement pratique. 2. Spécifications techniques
2.1 Paramètres techniques de base
Alimentation du chargeur : 220 V CA, 50 Hz
Tension du système : 12 V CC
Puissance des panneaux photovoltaïques : 100 W × 3
Type de panneau photovoltaïque : Silicium polycristallin
2.2 Paramètres externes de l'équipement
Dimensions du châssis : 1 700 mm × 750 mm × 1 600 mm
Dimensions des panneaux photovoltaïques : 530 mm × 600 mm × 1 135 mm
Poids de l'équipement : < 100 kg
Poids des panneaux photovoltaïques : < 50 kg


3. Présentation du produit
3.1 Composants principaux du produit
Numéro    Nom    Quantité
1    Panneaux photovoltaïques    3
2    Châssis    2
3    Panneaux 8
4    Batterie    1
3.2 Section Module Produit
Numéro    Nom    Quantité
1    Indicateur 12 V CC    1
2    Interrupteur de commande de l'indicateur 12 V CC    1
3    Indicateur 220 V CA    1
4    Interrupteur de commande de l'indicateur 220 V CA    1
5    Contrôleur solaire    1
6    Onduleur    1
7    Parafoudre CC    2
8    Fusible    2
9    Disjoncteur 2P CC    4
10    Disjoncteur 2P (avec protection différentielle)    1
11    Disjoncteur 2P (sans protection différentielle)    1
12    Disjoncteur 1P 2
13    Entrée pour panneau photovoltaïque    1
14    Bloc de prises    5
3.3 Accessoires du produit
Numéro    Nom    Quantité
1    Multimètre numérique UA9205    8
2    Kit d'outils d'électricien (17 outils inclus)    8
3    Coupe-câbles    8
4    Pince à dénuder portable 18 cm    8
5    Fil BVR 10 mm², rouge, 5 m    1
6    Fil BVR 10 mm², noir, 5 m    1
7    Fil BVR 1,5 mm², bleu, 5 m    1
8    Fil BVR 1,5 mm², rouge, 5 m    1
91. Fil BVR 1,5 mm², noir, 5 m    1
10. Câble BVR 1,5 mm², jaune, 5 m    5
11. Connecteur en Y pour panneaux photovoltaïques, noir    4
12. Connecteur en Y pour panneaux photovoltaïques, rouge    4
13. Enrouleur de câble en plastique    3
14. Câble de connexion, rouge    3
15. Câble de connexion, noir    3
16. Fusible, 10 A    5
17. Chargeur, 110-240 V CA    1
4. Liste des expériences pédagogiques sur les produits
(1) Expérience de montage en série de panneaux photovoltaïques
(2) Expérience de montage en parallèle de panneaux photovoltaïques
(3) Expérience d'onduleur de batterie
(4) Expérience de production d'énergie photovoltaïque
(5) Expérience d'îlotage hors réseau
(6) Expérience de charge de batterie
