Panneau de formation sur la mesure de la température Matériel de formation professionnelle Matériel didactique de transfert de chaleur didactique

AFT016 Panneau de formation sur la mesure de la température Matériel de formation professionnelle Matériel didactique de transfert de chaleur didactique

1. Présentation du produit
1.1 Description du produit
La température est un paramètre essentiel en ingénierie. C'est une grandeur physique qui indique le degré de chaleur ou de froid d'un objet. À l'échelle microscopique, elle correspond à l'intensité de l'agitation thermique des molécules de l'objet. La température ne peut être mesurée qu'indirectement, à travers certaines caractéristiques de l'objet qui varient avec la température. L'échelle utilisée pour mesurer la température d'un objet est appelée échelle de température.

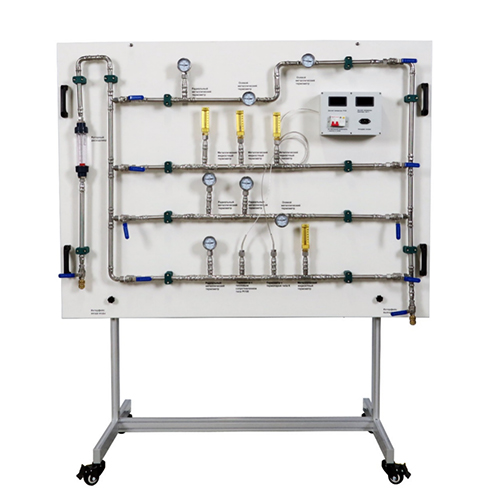

Le panneau de formation à la mesure de température AFT016 est un appareil permettant de mesurer la température à l'aide de différents thermomètres. Il sert principalement à étudier les fonctions, les types de structures et les applications des thermomètres bimétalliques à cadran, des thermomètres à dilatation de liquide, des thermomètres à résistance et des thermocouples. Il permet également d'étudier la précision, la sensibilité et les erreurs de mesure, les méthodes d'installation, les erreurs d'installation et les réponses des différents thermomètres.
1.2 Caractéristiques du produit
1. Ce produit présente un design élégant et est robuste et durable.
2. Fabriqué avec de nombreux matériaux résistants à la corrosion, il offre une durée de vie considérablement prolongée. 3. Le produit est équipé de divers éléments de mesure de température, ce qui peut contribuer à simplifier et à faciliter l'enseignement. 2. Spécifications techniques
2.1 Paramètres techniques
Alimentation : 220 V CA
Plage de mesure :
Débitmètre : 150…1600 L/h
Plage de mesure du thermomètre :
Thermomètre bimétallique : 0…100 °C
Thermomètre à dilatation thermique : 0…100 °C
Thermomètre à résistance PT100 : -50…400 °C
Thermocouple de type K : 0…1200 °C
2.2 Dimensions et poids
Dimensions : 1650 × 700 × 1850 mm
Poids : environ 100 kg


3. Composants du produit
3.1 Partie principale du produit
N°
1 Thermomètre bimétallique à cadran
2 Débitmètre
3 Thermomètre à dilatation thermique
4 Boîtier étanche
5 Vanne de régulation
6 Connecteur rapide
7 Thermomètre à résistance PT100
8 Thermomètre à thermocouple de type K
9 Cadre profilé
10 Roue universelle
3.2 Partie électrique du produit
N°
1 Thermomètre PT100
2 Thermomètre de type K
3 Disjoncteur
4 Prise du cordon d'alimentation
3.3 Accessoires du produit
N°
1 Cordon d'alimentation
4. Liste de configuration du produit
N° Qté
1 Thermomètre bimétallique à cadran 7
2 Débitmètre 1
3 Thermomètre à dilatation thermique 4
4 Boîtier étanche 1
5 Vanne de régulation 10
6 Connecteur rapide 2
7 Thermomètre à résistance PT100 1
8 Thermomètre à thermocouple de type K 1
9 Roue universelle 4
10 Affichage du compteur de température PT100 1
11 Affichage du compteur de température de type K 1
12 Disjoncteur 1
13 Cordon d'alimentation 1
5. Liste des expériences pédagogiques sur le produit
(1) Préparation du matériel avant l'expérience
(2) Mesure de la dilatation des liquides avec un thermomètre à dilatation thermique
(3) Mesure avec un thermomètre bimétallique à cadran
(4) Mesure avec un thermomètre à résistance (type PT100)
(5) Mesure avec un thermomètre à thermocouple (type K)
