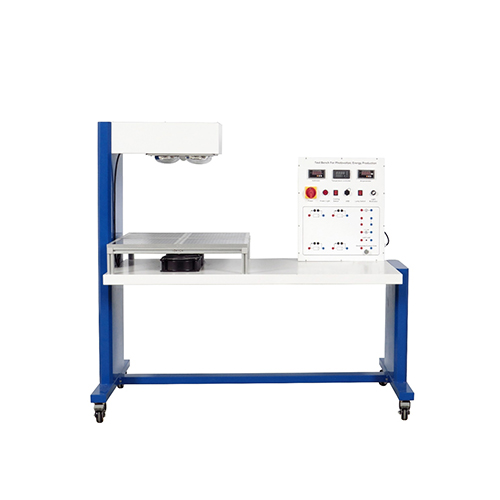

Banc d'essai pour équipement de formation professionnelle de production d'énergie photovoltaïque Équipement de formation didactique à l'énergie verte

AFR024 Banc d'essai pour équipement de formation professionnelle de production d'énergie photovoltaïque Équipement de formation didactique à l'énergie verte

1. Présentation de l'équipement
1.1 Aperçu
Le banc d'essai de production d'énergie photovoltaïque étudie principalement les points suivants :
(1) Influence de la lumière sur la production d'énergie des panneaux solaires ;
(2) Influence de la température sur la production d'énergie des panneaux solaires ;
(3) Effet physique des panneaux solaires en série ;
(4) Effet physique des panneaux solaires en parallèle.
Le banc d'essai comprend des panneaux solaires, des sources lumineuses simulées, des régulateurs de température, des charges, des voltmètres et des ampèremètres. Il est également équipé d'une interface USB permettant la connexion d'un logiciel de surveillance et le suivi en temps réel des données.
1.2 Caractéristiques
(1) Sa structure en tôle est robuste et esthétique, et des roulettes pivotantes facilitent son déplacement.
(2) Le panneau de commande utilise des instruments numériques intuitifs et un écran LCD pour une visualisation instantanée de l'état de fonctionnement du système.
(3) L'équipement est facile à monter et à démonter, ce qui permet aux stagiaires de l'utiliser facilement. Il est économe en énergie, respectueux de l'environnement et non polluant.


2. Caractéristiques techniques
Alimentation : 220 V CA ±10 %, 50 Hz
Dimensions : 1 730 mm × 860 mm × 1 740 mm
Poids : 170 kg
Température ambiante : -10 °C à +40 °C
Humidité relative < 85 % (25 °C)
3. Liste des composants
3.1 Partie principale :
N° Nom
1 Panneaux solaires (quatre) et ports de sortie correspondants
2 Source lumineuse simulée, interrupteur et bouton de réglage
3 Ventilateur axial et interrupteur
4 Voltmètre et port du voltmètre
5 Ampèremètre et port de l'ampèremètre
6 Régulateur de température (capteur de température sous le panneau solaire)
7 Potentiomètre
8 Interrupteur marche/arrêt
9 Voyant d'alimentation
10 Port USB
3.2 Accessoires
N° Nom Quantité
1 Câble de connexion 4 mm (noir) 6
2 Câble de connexion 4 mm (rouge) 6
3 Câble de données USB 1
4 Clé USB 1
5 Borne de connexion 6
4. Liste des expériences
Expérience 1 : Installation du logiciel de surveillance
Expérience 2 : Tension en circuit ouvert des panneaux solaires
Expérience 3 : Courant de court-circuit des panneaux solaires
Expérience 4 : Tension en circuit ouvert des panneaux solaires en série
Expérience 5 : Panneaux solaires en série Expérience sur le courant de court-circuit
Expérience 6 : Expérience sur la tension en circuit ouvert d'un panneau solaire en parallèle
Expérience 7 : Expérience sur le courant de court-circuit d'un panneau solaire en parallèle
Expérience 8 : Expérience sur la charge directe d'un panneau solaire
Expérience 9 : Influence de la température sur la production d'énergie d'un panneau solaire
Expérience 10 : Influence de la lumière sur la production d'énergie d'un panneau solaire
Expérience 11 : Influence d'un régulateur de température sur un ventilateur axial
